Вступление
Горизонтально направленное бурение (ГНБ) — технологичный процесс, требующий чёткой последовательности действий. Ошибка на любом этапе ведёт к:
В этой статье разберём 5 этапов ГНБ‑прокола с практическими рекомендациями. В конце — чек‑лист для контроля качества.
- увеличению сроков;
- росту затрат;
- риску повреждения коммуникаций.
В этой статье разберём 5 этапов ГНБ‑прокола с практическими рекомендациями. В конце — чек‑лист для контроля качества.
Этап 1. Подготовительные работы
Задачи:
Что делаем:
Геологические изыскания:
бурим контрольные скважины (глубина = проектная + 1 м);
определяем типы грунтов, уровень вод.
Согласования:
получаем разрешения от ГИБДД (если трасса пересекает дорогу);
уведомляем Водоканал, электросети, газовиков.
Подготовка площадки:
Типичные ошибки:
- изучить геологию участка;
- согласовать трассы с коммунальными службами;
- подготовить площадку для установки.
Что делаем:
Геологические изыскания:
бурим контрольные скважины (глубина = проектная + 1 м);
определяем типы грунтов, уровень вод.
Согласования:
получаем разрешения от ГИБДД (если трасса пересекает дорогу);
уведомляем Водоканал, электросети, газовиков.

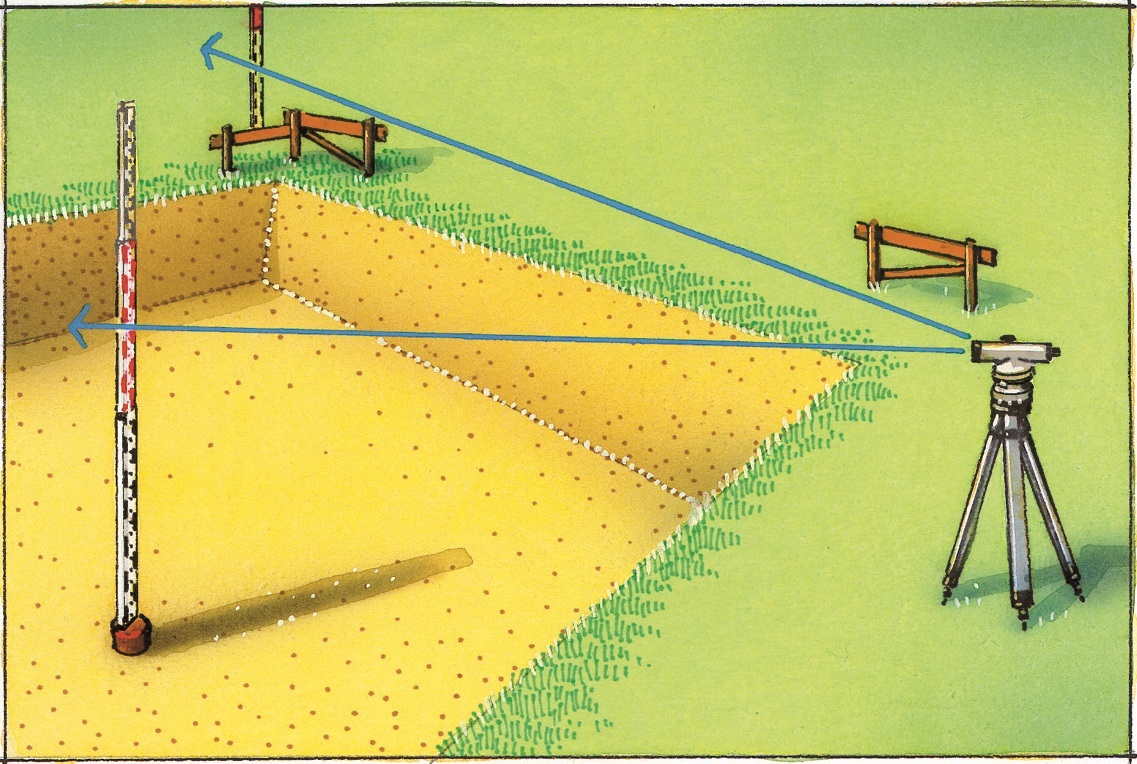

Подготовка площадки:
- размечаем стартовый и приёмный котлованы (размеры: 2 × 2 м);
- обеспечиваем подъезд техники;
- устанавливаем ограждения и знаки.
Типичные ошибки:
- игнорирование геологических данных → обвал скважины;
- отсутствие согласований → штрафы и приостановка работ.

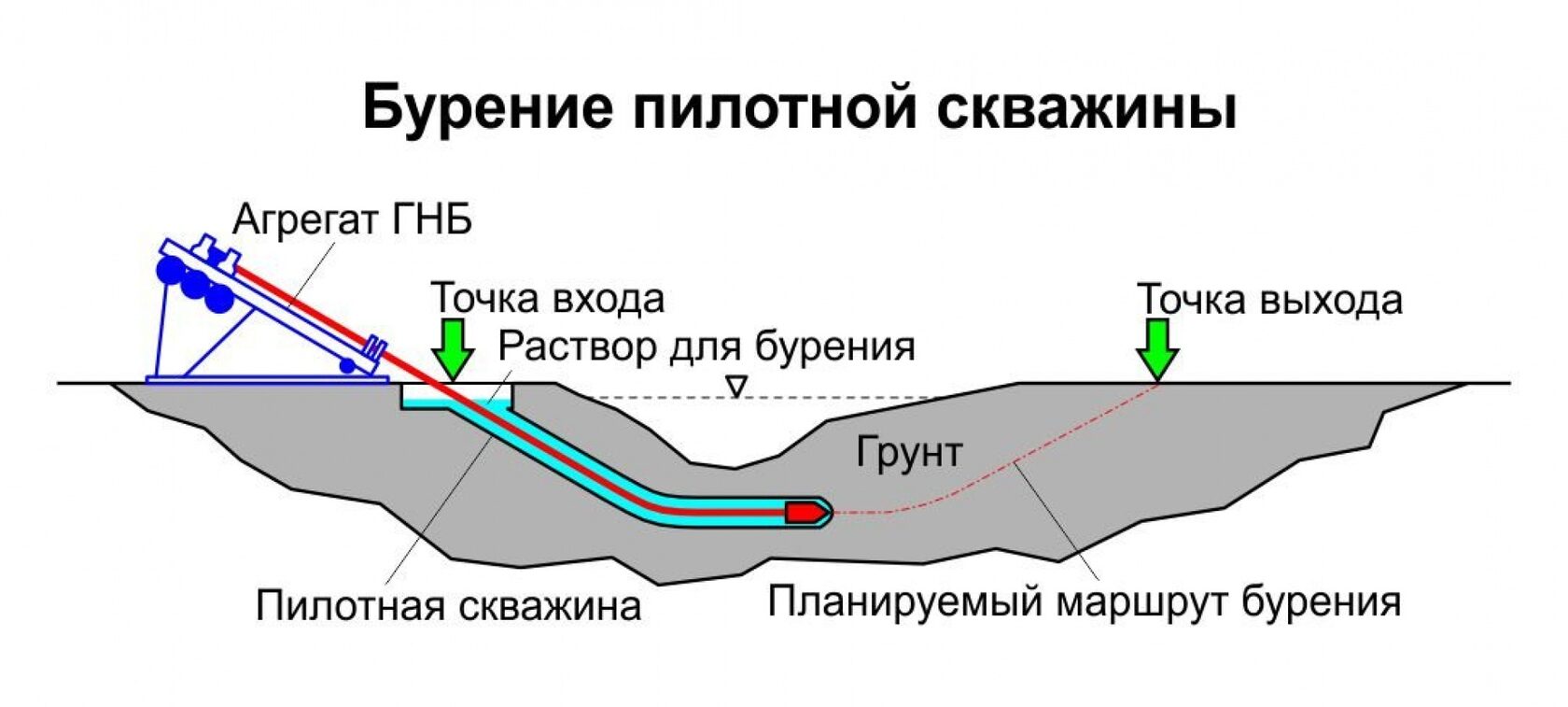

Этап 2. Бурение пилотной скважины
Цель: проложить «направляющую» траекторию по проекту.
Процесс:
Ключевые параметры:
Процесс:
- В стартовый котлован опускаем буровую головку с зондом.
- Оператор задаёт угол входа (обычно 10–20°).
- Бурим с подачей бурового раствора (бентонит + вода).
- Контролируем траекторию через локационную систему (погрешность ≤ 0,1 м).
- Выводим головку в приёмный котлован.
Ключевые параметры:
- скорость бурения: 1–3 м/мин (зависит от грунта);
- давление раствора: 2–5 атм;
- частота проверок локации: каждые 2 м.
- соответствие траектории проекту;
- стабильность давления раствора;
- отсутствие «заклинивания» головки.

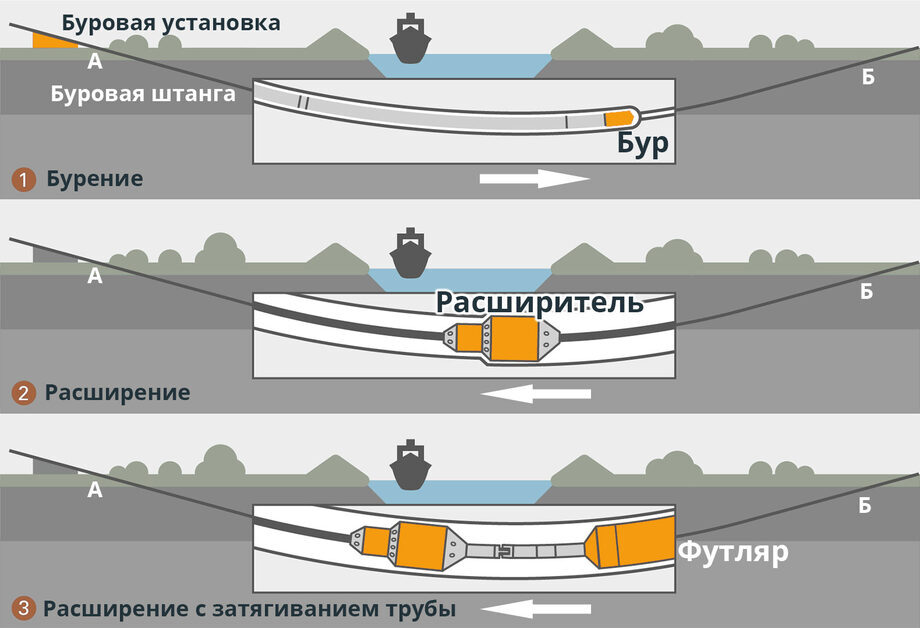

Этап 3. Расширение скважины
Цель: увеличить диаметр скважины до размера трубы + 20–50 мм.
Как делаем:
Расчёт диаметра:
Dскв=Dтр+2⋅δ, где
Dскв — диаметр скважины (мм);
Dтр — диаметр трубы (мм);
δ — зазор (20–50 мм).
Пример: для трубы Ø315 мм → скважина Ø355–415 мм.
Ошибки:
Как делаем:
- Снимаем буровую головку, крепим ример (расширитель).
- Протягиваем ример от приёмного к стартовому котловану.
- Повторяем проход 1–2 раза (для плотных грунтов).
- Контролируем скорость (0,5–1 м/мин) и давление раствора.
Расчёт диаметра:
Dскв=Dтр+2⋅δ, где
Dскв — диаметр скважины (мм);
Dтр — диаметр трубы (мм);
δ — зазор (20–50 мм).
Пример: для трубы Ø315 мм → скважина Ø355–415 мм.
Ошибки:
- недостаточное расширение → затруднена протяжка;
- слишком быстрый проход → обвал стенок.
Этап 4. Протяжка трубопровода
Цель: завести трубу в скважину без повреждений.
Порядок действий:
Важные нюансы:
Чек‑лист:
Порядок действий:
- На приёмной стороне крепим трубу к римеру через вертлюг.
- На стартовой стороне включаем тягу буровой установки.
- Протягиваем трубу со скоростью 0,3–0,8 м/мин.
- Следим за нагрузками на вращение и тягу.
- После выхода трубы в стартовый котлован проверяем целостность путем контрольной опрессовки..
Важные нюансы:
- используем правильно подобранный бентонитовый раствор;
- контроль герметичности стыков (если труба сборная).
Чек‑лист:
- отсутствие царапин/вмятин на трубе;
- совпадение длины протянутой трубы с проектом;
- целостность сварных/муфтовых соединений.
Этап 5. Завершение работ
Задачи:
Шаги:

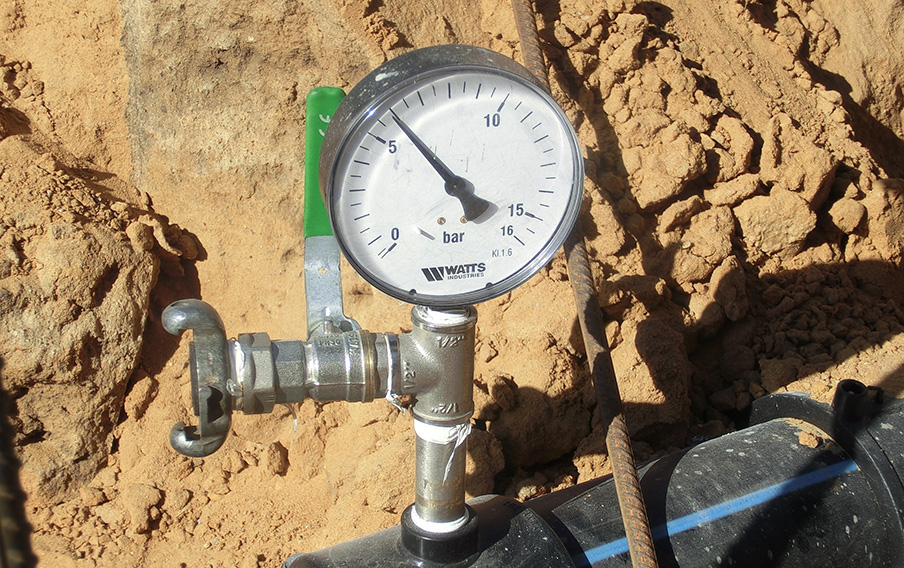

Тестирование системы:
опрессовка трубопровода (давление = 1,5 × рабочее);
проверка герметичности стыков мыльным раствором.
Восстановление площадки:
засыпка стартового/приёмного котлованов (песчано‑гравийная смесь);
уплотнение грунта.
Сдача объекта:
составление акта выполненных работ;
передача исполнительной документации (схемы, протоколы испытаний).
Документы для сдачи:
- проверить качество прокладки;
- восстановить территорию;
- сдать объект заказчику.
Шаги:
Тестирование системы:
опрессовка трубопровода (давление = 1,5 × рабочее);
проверка герметичности стыков мыльным раствором.
Восстановление площадки:
засыпка стартового/приёмного котлованов (песчано‑гравийная смесь);
уплотнение грунта.
Сдача объекта:
составление акта выполненных работ;
передача исполнительной документации (схемы, протоколы испытаний).
Документы для сдачи:
- акт скрытых работ;
- протокол испытаний на герметичность;
- исполнительная съёмка (координаты трассы).
Чек‑лист контроля качества ГНБ‑прокола
Подготовка:
есть ли геологический отчёт?
получены ли согласования?
Бурение:
траектория соответствует проекту?
давление раствора в норме?
Расширение:
диаметр скважины рассчитан верно?
нет ли обвалов?
Протяжка:
труба цела?
стыки герметичны?
Завершение:
проведены испытания?
территория восстановлена?
есть ли геологический отчёт?
получены ли согласования?
Бурение:
траектория соответствует проекту?
давление раствора в норме?
Расширение:
диаметр скважины рассчитан верно?
нет ли обвалов?
Протяжка:
труба цела?
стыки герметичны?
Завершение:
проведены испытания?
территория восстановлена?
Вывод
5 этапов ГНБ — это единый технологический цикл, где пропуск любого шага ведёт к рискам. Ключевые правила:
Если вам нужна помощь в:
обращайтесь! Подберём оптимальное решение для вашего проекта.
- не начинайте бурение без геологических данных;
- контролируйте траекторию каждые 2 м;
- тестируйте систему перед сдачей.
Если вам нужна помощь в:
- расчёте параметров прокола;
- подготовке документации;
- контроле работ на объекте —
обращайтесь! Подберём оптимальное решение для вашего проекта.
Слово от автора
За годы работы в сфере ГНБ я убедился: самая дорогая ошибка — та, которую не заметили на этапе подготовки. Например:
- пропустили плывун в геологическом отчёте → обвал скважины на этапе протяжки;
- не согласовали трассу с электросетями → повреждение кабеля и штраф.
Мой совет:
- Требуйте от подрядчика полный пакет документов (от изысканий до актов).
- Лично проверяйте геометрию трассы на этапе бурения.
- Не принимайте работы без опрессовки трубопровода.
Если сомневаетесь в проекте — напишите нам. Проведём аудит и подскажем, как избежать типовых ошибок.
