Вступление
Выбор метода прокладки коммуникаций — ключевой этап проекта. Ошибочное решение ведёт к:
В этой статье сравним горизонтально направленное бурение (ГНБ) и траншейный метод по 7 критериям. Приведём расчёты на реальном объекте и дадим рекомендации по выбору.
- перерасходу бюджета на 30–50 %;
- задержкам сроков;
- дополнительным затратам на восстановление территории.
В этой статье сравним горизонтально направленное бурение (ГНБ) и траншейный метод по 7 критериям. Приведём расчёты на реальном объекте и дадим рекомендации по выбору.
Критерии сравнения
- Стоимость работ
- Сроки выполнения
- Объём земляных работ
- Восстановление территории
- Влияние на инфраструктуру
- Ограничения по грунтам
- Требования к технике
1. Стоимость работ
ГНБ:
Траншейный метод:
Вывод: ГНБ дешевле на 50–70 % при прокладке на глубине до 6 м.
- Основные затраты: буровой раствор, подвоз воды, работа бригады.
- Экономия: отсутствие расходов на вывоз грунта и восстановление покрытия.
- Пример: прокладка 100 м трубы Ø160 мм — от 220 000 руб.
Траншейный метод:
- Основные затраты: аренда экскаваторов, подвоз песчаного грунта, вывоз грунта, обратная засыпка, асфальтирование, устранение провалов в течении гарантийного срока.
- Повышенные риски повреждения смежных коммуникаций
- Дополнительные расходы: согласование перекрытия дорог.
- Пример: те же 100 м — от 320 000 руб.
Вывод: ГНБ дешевле на 50–70 % при прокладке на глубине до 6 м.
2. Сроки выполнения
ГНБ:
Траншейный метод:
Вывод: ГНБ ускоряет работы в 4-5 раза.
- Бурение пилотной скважины: 2–4 часа.
- Расширение: 4–6 часов.
- Протяжка: 2-4 часа.
- Итого: 1–2 рабочих дня для 100 м.
Траншейный метод:
- Разработка траншеи: 1–2 дня.
- Подготовка дна траншеи 4-6 часов
- Укладка труб: 4-8 часов.
- Обратная засыпка и уплотнение: 1 день.
- Восстановление покрытия: 2–4 дня.
- Итого: 6-10 дней для 100 м.
Вывод: ГНБ ускоряет работы в 4-5 раза.
3. Объём земляных работ
ГНБ:
Траншейный метод:
Вывод: ГНБ сокращает земляные работы в 10–15 раз.
- Минимальное вскрытие грунта (2 котлована: стартовый и приёмный).
- Объём выемки: 5–10 м³ для 100 м прокола.
Траншейный метод:
- Полная раскопка трассы.
- Объём выемки: 80–120 м³ для 100 м траншеи шириной 1 м и глубиной 2 м.
Вывод: ГНБ сокращает земляные работы в 10–15 раз.
4. Восстановление территории
ГНБ:
Траншейный метод:
Вывод: ГНБ исключает затраты на рекультивацию.
- Не требуется.
- Исключение: засыпка стартового/приёмного котлованов.
Траншейный метод:
- Обязательное восстановление:
- асфальтового покрытия (дороги);
- газонов и тротуаров;
- дренажных систем.
- Стоимость: 150 000–300 000 руб. для 100 м участка.
Вывод: ГНБ исключает затраты на рекультивацию.
5. Влияние на инфраструктуру
ГНБ:
Траншейный метод:
Вывод: ГНБ предпочтительно в городской черте.
- Минимальное: нет перекрытия дорог, сохраняется движение.
- Риск повреждения коммуникаций: низкий (благодаря локации).
Траншейный метод:

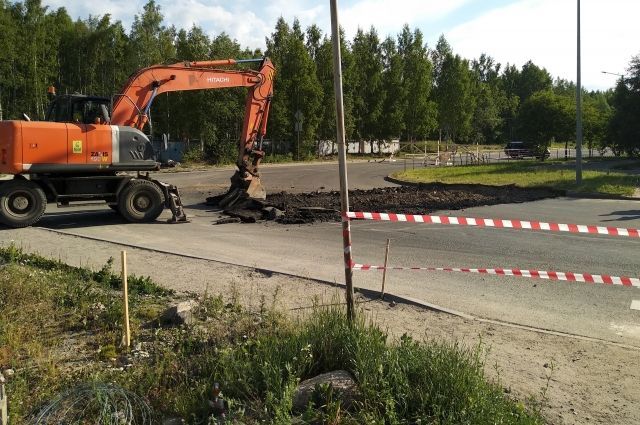

- Полное перекрытие проезжей части.
- Риск обвалов рядом с фундаментами.
- Риск повреждения коммуникаций высокий
- Ограничение доступа к объектам.
Вывод: ГНБ предпочтительно в городской черте.
6. Ограничения по грунтам
ГНБ эффективно в:
Проблемы возникают в:
Траншейный метод универсален, но:
Вывод: для сложных грунтов ГНБ требует дополнительных затрат.
- песках;
- суглинках;
- глине.
Проблемы возникают в:
- скальных породах (требуется специальные установки AllTerain);
- плывунах (риск обрушения), требуется значительное внимание буровому раствору.
Траншейный метод универсален, но:
- в сыпучих грунтах нужны крепления стенок;
- в водонасыщенных — водоотлив.
Вывод: для сложных грунтов ГНБ требует дополнительных затрат.
7. Требования к технике
ГНБ:
Траншейный метод:
Вывод: ГНБ требует меньше единиц техники, но выше квалификация операторов.
- Установка ГНБ (вес 5–15 т).
- Насосно Смесительный Узел для бурового раствора.
- Подвоз воды
- Локационная система.
Траншейный метод:
- Экскаватор.
- Самосвалы для вывоза грунта.
- Каток для уплотнения.
- Трамбовки
Вывод: ГНБ требует меньше единиц техники, но выше квалификация операторов.
Практический пример: прокладка водопровода в городе
Условия:
Расчёт стоимости:
- Длина: 100 м.
- Диаметр трубы: Ø110 мм.
- Глубина: 3 м.
- Грунт: суглинок.
- Рядом: автодорога и тротуар.
Расчёт стоимости:
Экономия при ГНБ: 200 000 руб. (130 %).
Когда выбирать ГНБ?
Оптимально, если:
- объект в городской застройке;
- нужно сохранить ландшафт;
- сроки сжатые;
- есть подземные коммуникации.
Примеры:
- прокладка кабеля под автодорогой;
- замена труб в парке;
- монтаж сетей возле жилых домов.
Когда оправдан траншейный метод?
Выбирайте, если:
- длина трассы < 20 м;
- грунт скальный или сильно обводнённый;
- нет места для буровой установки;
- требуется одновременная укладка нескольких труб.
Примеры:
- локальный ремонт в частном секторе;
- работы на открытой площадке;
Вывод
ГНБ выигрывает по:
- скорости;
- стоимости при длине > 30 м;
- минимальному воздействию на территорию.
Траншейный метод актуален для:
- коротких участков;
- сложных грунтов;
Совет: для точного расчёта сравните сметы по обоим методам с учётом:
- геологических условий;
- требований к восстановлению;
- сроков.
Слово от автора
За 8 лет работы в сфере прокладки коммуникаций я убедился: универсального решения нет. Часто заказчики выбирают ГНБ из‑за «модности», но упускают нюансы. Например:
- на участках до 20 м траншейный метод может быть дешевле, но тем не менее можно применить установки для прокола грунта
- в скальных грунтах ГНБ потребует дорогостоящего алмазного бурения.
Мой совет:
- Закажите геологическое исследование участка.
- Сравните сметы от 2–3 подрядчиков.
- Учитывайте не только цену, но и сроки восстановления территории.
Если сомневаетесь — напишите нам. Проведём бесплатный выезд и расчет вашего проекта и предложим оптимальный вариант.
