Локация при горизонтально направленном бурении: защита от аварий

Вступление

Столкновение буровой колонны с подземными коммуникациями — одна из самых дорогих и опасных ошибок при ГНБ. Последствия:

финансовые: штрафы, возмещение ущерба, остановка проекта;
технические: поломка оборудования, потеря буровой колонны;
юридические: претензии от собственников сетей, уголовная ответственность при авариях;
экологические: утечки газа, нефтепродуктов, загрязнение почвы.

В этой статье — полный разбор систем локации, методики работы и чек‑листы, которые помогут избежать аварий.

1. Как работает система локации при ГНБ

Принцип: в буровую головку встраивают зонд (передатчик), который излучает сигнал. Приёмник на поверхности фиксирует:

глубину залегания;
угол наклона;
азимут (направление);
температуру и обороты головки.

Данные выводятся на дисплей оператора в реальном времени.

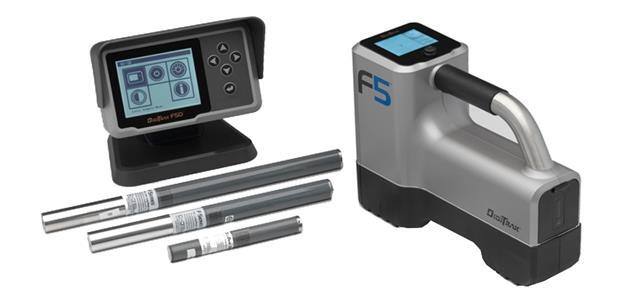

Ключевые компоненты:

Зонд (в буровой головке) — работает от батареи (срок службы: 8–24 ч).
Приёмник (на поверхности) — антенна + процессор + экран.
ПО — строит 3D‑траекторию, сравнивает с проектом.
Калибровочное оборудование — для настройки перед запуском.

2. Типы локационных систем

1. Электромагнитные (EM)

Принцип: передача сигнала через грунт.
Плюсы: высокая точность (до ± 5 см), работает на глубине до 30 м.
Минусы: помехи от ЛЭП, металлических конструкций.
Когда применять: в городской застройке с плотной сетью коммуникаций.

2. Гироскопические

Принцип: использует гироскопы для определения ориентации.
Плюсы: не зависит от электромагнитных помех.
Минусы: дороже, требует калибровки.
Когда применять: рядом с железными дорогами, ЛЭП, подземными паркингами.

3. GPS‑интегрированные

Принцип: сочетает GPS и EM‑данные.
Плюсы: привязка к геоподоснове, автоматическая синхронизация с проектом.
Минусы: требует открытого неба для спутников.
Когда применять: на открытых участках, магистральных проколах.

4. Акустические

Принцип: анализ звуковых волн от буровой головки.
Плюсы: работает в условиях сильных помех.
Минусы: низкая точность (± 20–50 см).
Когда применять: как резервный метод.

3. Этапы работы с локационной системой

Шаг 1. Подготовка

Получите актуализированную геоподоснову (срок давности ≤ 6 мес.).
Проверьте заряд батарей зонда и приёмника.
Проведите калибровку на эталонной площадке (без помех).
Введите в ПО проектную траекторию (координаты стартового/приёмного котлованов).

Шаг 2. Запуск

Установите зонд в буровую головку.
Включите передатчик, убедитесь в наличии сигнала.
Сравните начальные координаты с проектом (допустимое отклонение: ≤ 0,1 м).
Зафиксируйте глубину и угол входа.

Шаг 3. Мониторинг в процессе бурения

Контролируйте данные каждые 1–2 м продвижения.
Сравнивайте фактическую траекторию с проектной (отклонение ≤ 0,1 м/100 м).
При появлении помех (скачки данных) остановитесь и перекалибруйте систему.
Фиксируйте изменения грунта (влияют на сигнал).

Шаг 4. Завершение

Сохраните лог‑файлы траектории.
Сформируйте отчёт с координатами и отклонениями.
Передайте данные в исполнительную документацию.

4. Факторы, влияющие на точность локации

Критические помехи:

ЛЭП и трансформаторы → искажение EM‑сигнала.
Металлические конструкции (трубы, арматура) → «экранирование».
Грунтовые воды → ослабление сигнала.
Скальные породы → неравномерное распространение волны.
Плотная городская застройка → много отражённых сигналов.

Как компенсировать:

используйте гироскопические системы в зонах помех;
увеличивайте частоту проверок (каждые 0,5 м);
применяйте резервные методы (акустика, ручное зондирование).

5. Чек‑лист подготовки локации (перед запуском)

Отметьте «Да»/«Нет»:

Геоподоснова актуальна (≤ 6 мес.)? □ да / □ нет
Зонд и приёмник заряжены (≥ 80 %)? □ да / □ нет
Калибровка проведена на эталонной площадке? □ да / □ нет
Проектная траектория загружена в ПО? □ да / □ нет
Координаты стартового котлована проверены GPS? □ да / □ нет
Зона работ свободна от ЛЭП и металлических конструкций? □ да / □ нет
Резервная система локации готова (если требуется)? □ да / □ нет
Оператор прошёл инструктаж по ПО? □ да / □ нет

Подпись ответственного: __________________

Дата: _______________

6. Чек‑лист мониторинга во время бурения

Контролируйте каждые 2 м (или чаще при помехах):

Отклонение от проектной траектории:

по глубине: ≤ ± 0,1 м? □ да / □ нет
по горизонтали: ≤ ± 0,1 м? □ да / □ нет

Сигнал зонда стабильный? □ да / □ нет
Нет скачков данных (глубины, угла)? □ да / □ нет
Температура зонда в норме (< 80 °C)? □ да / □ нет
Батарея зонда ≥ 20 %? □ да / □ нет
Нет признаков помех (ЛЭП, металл)? □ да / □ нет

При любом «Нет» — остановите бурение и проведите перекалибровку!

Запись оператора: __________________________________________

Время: _______________

7. Действия при потере сигнала или отклонении

Сценарий 1. Сигнал пропал

Немедленно остановите бурение.
Проверьте заряд батареи зонда.
Переместитесь на 1–2 м в сторону, попробуйте поймать сигнал.
Если не удаётся — извлеките буровую колонну и проверьте зонд.
При поломке — замените зонд, перезапустите локацию.

Сценарий 2. Отклонение > 0,1 м/100 м

Остановитесь, зафиксируйте текущие координаты.
Сравните с проектом — определите, куда смещается траектория.
Скорректируйте угол бурения (уменьшите скорость подачи).
Проведите повторную калибровку.
Если отклонение растёт — прекратите бурение, пересмотрите маршрут.

Сценарий 3. Помехи от ЛЭП

Отключите EM‑систему.
Переключитесь на гироскопическую или акустическую локацию.
Уменьшите скорость бурения.
Контролируйте траекторию каждые 0,5 м.

Важно: отчёт должен содержать:

координаты точек контроля;
время измерений;
подписи оператора и ответственного инженера.

8. Типичные ошибки при локации и как их предотвратить

Ошибка 1. Использование неактуальной геоподосновы

Последствия: столкновение с неучтёнными коммуникациями.
Профилактика:
запрашивайте актуализированные данные (срок давности ≤ 6 мес.);
проводите контрольное зондирование перед бурением;
сверяйте данные с эксплуатирующими организациями.

Ошибка 2. Пренебрежение калибровкой

Последствия: систематические отклонения траектории.
Профилактика:
калибруйте систему на эталонной площадке перед каждым запуском;
повторяйте калибровку при смене локации или после помех.

Ошибка 3. Недостаточная частота проверок

Последствия: накопление отклонений, риск аварии.
Профилактика:
контролируйте данные каждые 1–2 м в стандартных условиях;
увеличивайте частоту до 0,5 м в зонах помех или сложных грунтов.

Ошибка 4. Игнорирование помех от ЛЭП

Последствия: потеря сигнала, неконтролируемое отклонение.
Профилактика:
используйте гироскопические системы в зоне ЛЭП;
снижайте скорость бурения при приближении к линиям электропередачи;
фиксируйте координаты точек входа/выхода с GPS.

Ошибка 5. Неправильная интерпретация данных ПО

Последствия: ошибочные корректировки траектории.
Профилактика:
обучите операторов работе с ПО (включая анализ 3D‑графиков);
дублируйте критические замеры ручным инструментом;
ведите журнал изменений параметров.

9. Оборудование для дополнительной разведки

1. Георадар

Назначение: выявление скрытых объектов (валуны, пустоты, старые коммуникации).
Глубина сканирования: 3–5 м ниже уровня трубопровода.
Когда применять: на участках с неизвестной геологией или после аварий.

2. Металлодетекторы

Назначение: поиск металлических труб, арматуры, обломков.
Радиус действия: до 2 м.
Когда применять: перед бурением в городской застройке.

3. Буровые зонды с датчиками давления

Назначение: фиксация сопротивления грунта (признаки препятствий).
Когда применять: при расширении скважины.

4. Видеоинспекционные системы

Назначение: визуальный контроль стенок скважины.
Когда применять: после пилотного бурения, перед протяжкой трубы.

10. Взаимодействие с эксплуатирующими организациями

До начала работ:

Направьте уведомление о планируемом бурении в:

водоканал;
газовую службу;
электросетевую компанию;
телекоммуникационные операторы.

Получите схемы коммуникаций с отметками глубины залегания.
Согласуйте график работ (особенно при пересечении магистральных сетей).

Во время работ:

держите на площадке контакты ответственных лиц;
сообщайте о любых нештатных ситуациях (потеря сигнала, отклонения);
приглашайте представителей для совместных проверок при рисках.

После завершения:

передайте акт о выполненных работах с координатами трассы;
обновите геоподоснову (если обнаружены неучтённые объекты).

11. Обучение операторов: ключевые навыки

Что должен уметь оператор:

Калибровать локационную систему в разных условиях.
Интерпретировать данные ПО (3D‑график, отклонения, предупреждения).
Определять тип помех и выбирать метод компенсации.
Работать с резервными системами локации (гироскоп, акустика).
Вести документацию (журналы, отчёты).
Оперативно реагировать на аварийные ситуации.

Рекомендации по обучению:

проводите тренинги 1 раз в 6 месяцев;
организуйте практические занятия на полигоне;
тестируйте знания перед допуском к сложным объектам.

12. Чек‑лист итоговой проверки (после завершения бурения)
