Вступление
Горизонтально направленное бурение (ГНБ) — современная бестраншейная технология прокладки подземных коммуникаций. Она позволяет:
В этой статье разберём: как появилась технология, как она работает и где применяется.
- избежать вскрытия дорожного полотна;
- сократить сроки работ в 2–3 раза;
- минимизировать ущерб ландшафту;
- работать в условиях плотной застройки.
В этой статье разберём: как появилась технология, как она работает и где применяется.
Краткая История метода ГНБ
Технология зародилась в 1960‑х годах в США. Её создатель — инженер Мартин Черрингтон (Martin Cherrington), который искал способ прокладки труб без вскрытия грунта.
Ключевые этапы развития:
В России ГНБ начали применять в 1990‑х годах, сначала для прокладки нефте‑ и газопроводов, затем — для городских коммуникаций.
Ключевые этапы развития:

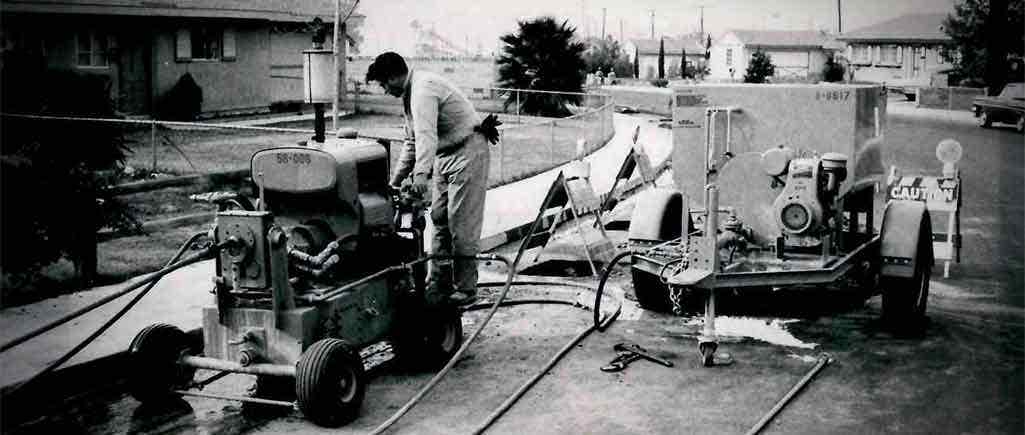

- 1963 — первый успешный прокол под автодорогой в Калифорнии.

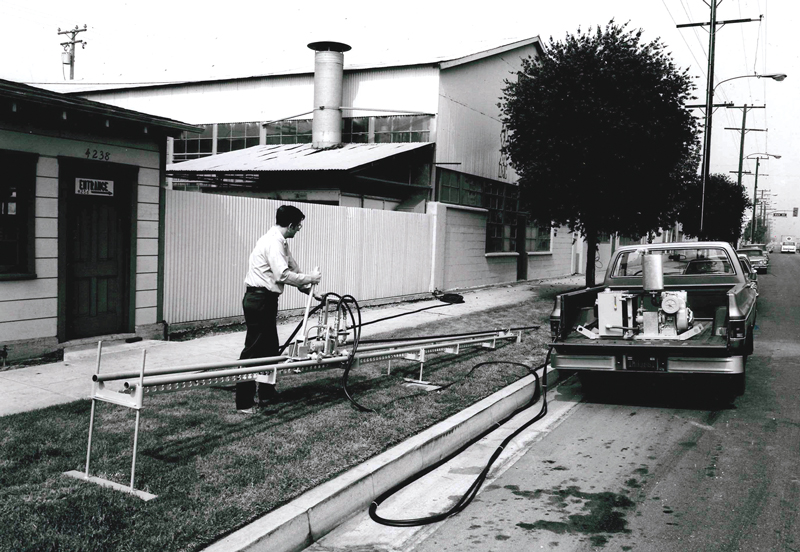

- 1971 — патент на установку ГНБ и метод бурения.
- 1980‑е — распространение технологии в Европе и Азии.
- 2000‑е — внедрение цифровых систем локации и автоматизированных буровых комплексов.
В России ГНБ начали применять в 1990‑х годах, сначала для прокладки нефте‑ и газопроводов, затем — для городских коммуникаций.
Принцип и этапы работы
Технология состоит из 4 этапов:
Бурение пилотной скважины
Буровая головка с зондом продвигается по заданной траектории. Оператор контролирует угол и глубину через локатор.
Расширение скважины
После выхода головки на приёмной стороне устанавливают расширитель (ример). Он увеличивает диаметр скважины до нужного размера.
Протяжка трубопровода
Труба или футляр протягивается через расширенную скважину с помощью буровой штанги.
Завершение работ
Уплотнение грунта, восстановление поверхности, тестирование системы.
Бурение пилотной скважины
Буровая головка с зондом продвигается по заданной траектории. Оператор контролирует угол и глубину через локатор.
Расширение скважины
После выхода головки на приёмной стороне устанавливают расширитель (ример). Он увеличивает диаметр скважины до нужного размера.
Протяжка трубопровода
Труба или футляр протягивается через расширенную скважину с помощью буровой штанги.
Завершение работ
Уплотнение грунта, восстановление поверхности, тестирование системы.
Основные компоненты установки ГНБ

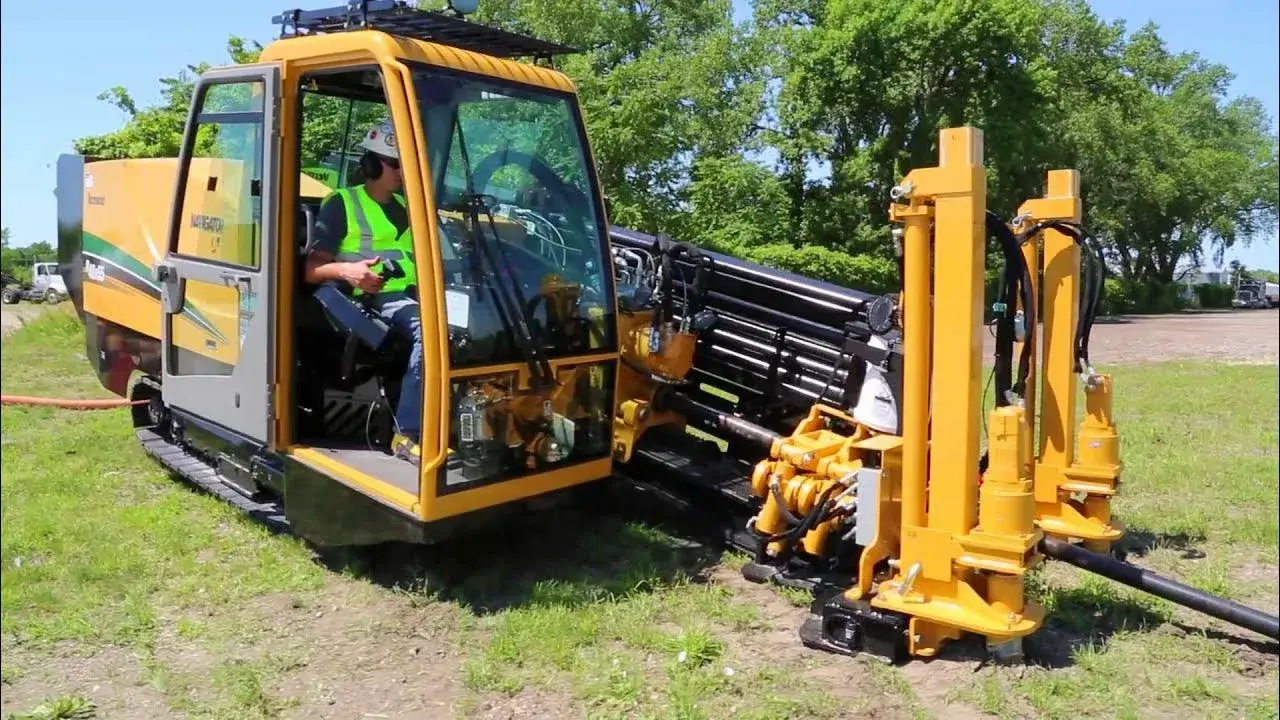

- Буровая машина — силовая установка с гидравлической системой.
- Штанги — сегменты для наращивания бурового ствола.
- Буровая головка — режущий инструмент с системой подачи раствора.
- Локационная система — зонд и приёмник для контроля траектории.
- Насос для бурового раствора — подача смеси для стабилизации стенок.
Где применяется ГНБ
Городское хозяйство
Транспортные инфраструктуры
Промышленность
Частный сектор
- прокладка водопровода и канализации;
- монтаж оптоволоконных сетей;
- замена старых труб без раскопок.
Транспортные инфраструктуры
- проколы под автодорогами и ж/д путями;
- обустройство переходов через реки.
Промышленность
- нефте‑ и газопроводы;
- кабельные линии электропередачи;
- системы орошения.
Частный сектор
- подвод коммуникаций к коттеджам;
- дренажные системы.
Преимущества ГНБ перед траншейным методом
Ограничения технологии
ГНБ не всегда применимо:
- Сложные грунты (скальные породы, плывуны).
- Близкие подземные коммуникации (риск повреждения).
- Длина прокола (свыше 500 м требует спецтехники).
- Малый диаметр (менее 50 мм — экономически нецелесообразно).
Как специалист с 10‑летним опытом в сфере ГНБ, хочу подчеркнуть: успех проекта на 80 % зависит от правильной подготовки. Многие заказчики фокусируются только на стоимости, но упускают ключевые моменты:
- анализ геологии участка;
- согласование с коммунальными службами;
- выбор бурового раствора под конкретный грунт.
Мой совет: не экономьте на предварительном обследовании тем более, что в нашей компании выезд инженера для обследования объекта бесплатно. Это сэкономит вам время и деньги в долгосрочной перспективе. Если у вас остались вопросы — задавайте в комментариях, с радостью отвечу!
